国产成人AV一区二区在线观看_日韩人妻无码aⅴ一区二区_午夜短视频免费不卡在线观看_好吊妞午夜免费毛片视频立即播放_午夜影院福利一区_国模裸体大尺度AV_超碰av无码乱码精品国产_主播视频在线一区_岛国成人AV在线_光棍影院在线播放

行業(yè)中閥門的使用非常普遍，采用膠粘劑及專用設(shè)備修復(fù)，既能達(dá)到行業(yè)標(biāo)準(zhǔn)，又為企業(yè)節(jié)省效益，充分顯示修舊利廢在企業(yè)中的重要性。

閥門維修簡(jiǎn)介

球閥、閘閥、調(diào)節(jié)閥、截止閥、旋塞閥等閥門廣泛應(yīng)用于熱電廠、氧化鋁廠、石油、化工、天然氣、煉油、造紙、制藥等行業(yè)中，由于介質(zhì)中含有雜質(zhì)，或雜質(zhì)本身的強(qiáng)腐蝕性，以及高溫、高壓的工作環(huán)境，容易使閥門在使用中引起密封面和閥座的拉傷、腐蝕、泄露、變型等缺陷，導(dǎo)致閥門不能正常使用，因而報(bào)廢，對(duì)客戶企業(yè)是一筆巨大的損失。

洛陽(yáng)融基工貿(mào)有限公司公司具有裝備完善的專業(yè)閥門維修翻新設(shè)備，采用國(guó)內(nèi)先進(jìn)專利技術(shù)的閥門維修的專業(yè)萬能工裝夾具，專門針對(duì)具有不同拆卸難度的各類閥門進(jìn)行維修翻新和檢測(cè)，修復(fù)后的閥門達(dá)到閥門出廠試驗(yàn)要求的試驗(yàn)標(biāo)準(zhǔn)，并提供閥門生產(chǎn)廠家同等的保修期，為客戶企業(yè)開源節(jié)流，節(jié)約客觀的閥門使用成本。

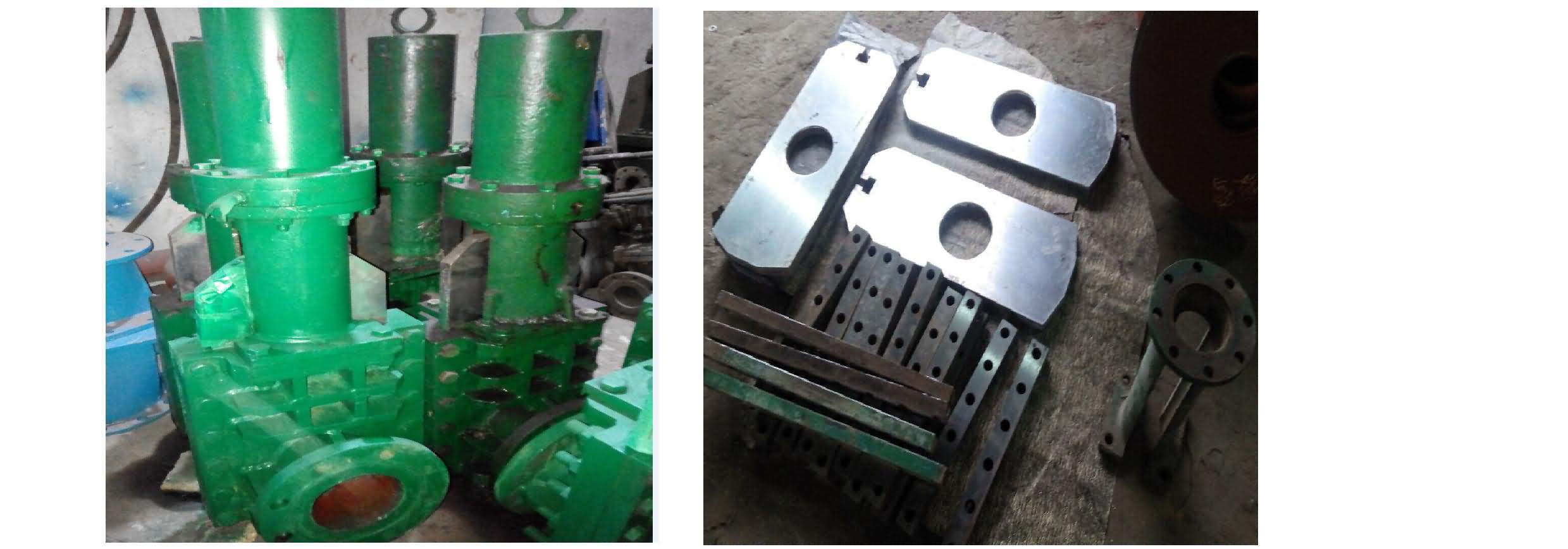

閥門維修翻新流程：

拆卸 → 清理銹跡及雜質(zhì) → 根據(jù)客戶提供的閥門工作環(huán)境資料，選擇不同的焊條，對(duì)損壞的密封面或閥體實(shí)施堆焊（或采用我公司的DX系列耐磨材料進(jìn)行冷焊接）→ 小型部件車削 → 重要部件利用我方專利維修機(jī)具進(jìn)行磨削、研磨加工 → 更換零部件 → 精度加工 → 密封面檢測(cè)→ 組裝閥門 → 高于標(biāo)準(zhǔn)值30%的閥體強(qiáng)度和密封面試壓檢測(cè) → 油漆及閥體表面美化處理 → 交付客戶企業(yè)

閥門的用材

了解閥門主體材質(zhì)，為維修閥門提供理論依據(jù)，確保閥門安全使用。　閥門主體材料的用材直接關(guān)系到閥門使用的安全可靠性和使用壽命，也是專業(yè)性閥門維修質(zhì)量的關(guān)鍵因素之一，作為針對(duì)性很強(qiáng)的閥門維修特種行業(yè)，因此也必須掌握了解閥門主體材料方面的知識(shí)和閥門制造用材標(biāo)準(zhǔn)（專指鋼制閥門主體材料）。

1、從適用工況條件上分類。現(xiàn)行國(guó)內(nèi)外鋼制閥門常用的主體材料按工況條件主要分為四大類。

1) 普通炭鋼WCB、WCC，如工作溫度t≤425℃級(jí)閥門；

2) 普通低溫鋼LCB、LC2、LC3、CF3M，如工作溫度t≤-240℃級(jí)閥門；

3) 高溫鋼WC6、WC9、ZG15Cr1MoG；

4) 耐熱不銹鋼ZG0Cr19Ni11Ti、ZG1Cr18Ni9Ti, CF8, 321H, 304H等，如工作溫度t≤650℃耐高溫閥門。
   2、按材料成型工藝形式分類。一般情況下閥門生產(chǎn)廠家采用鑄件的形式較多，比如通用的截止閥、閘閥、蝶閥、球閥等多采用鑄造方法成型閥體毛坯。但有些工況條件不允許采用鑄造形式，只能選用鍛件、鍛焊或板焊等結(jié)構(gòu)，例如，承壓PN32 MPa的角式截止閥和有些高溫高壓球閥就是采用鍛造形式制作閥體坯件，又如大口徑座板閥、縮口（杯形）球閥也是采用鍛焊、板焊工藝。
可能發(fā)生的閥門故障、原因及消除方法

可能發(fā)生的閥門故障	閥門發(fā)生故障的原因	故障消除方法
閥門填料滲漏	1.填料壓蓋未壓緊 2.填料因使用過久或保存不妥而失效	1.均勻地?cái)Q緊螺母，將填料壓緊 2.更換填料
密封面間滲漏	1.密封面有污雜物附著 2.密封面損壞	1.將污雜物清除干凈 2.重新加工修整或更換
閥體與閥蓋連接處滲漏	1.連接螺栓緊固不均勻 2.法蘭密封面損壞 3.墊片破裂或失效	1.均勻擰緊 2.重新修整 3.更換新墊片
手輪轉(zhuǎn)動(dòng)不靈活或閥瓣不能啟閉	1.填料壓得太緊 2.填料壓板，壓套裝置歪斜 3.閥桿螺母有損壞 4.閥桿螺母的螺紋嚴(yán)重磨損或斷裂 5.閥桿彎曲	1.適當(dāng)旋松填料壓板上的螺母 2.校正填料壓板 3.拆開修整螺紋和清除污雜物 4.更換閥桿螺母 5.矯正閥桿

高溫高壓閥的維修

從工況中換下來的廢舊閥門畢竟經(jīng)過各種介質(zhì)的腐蝕、流體壓力的沖刷、受過不同溫度的影響，包括閥體在內(nèi)的零件都會(huì)受到程度不同、部位不一的損傷而導(dǎo)致閥門功能的下降甚至無法使用，但是，“離崗”失效的廢舊閥門并非沒有利用價(jià)值和修復(fù)價(jià)值，并非不能修復(fù)使用，只要運(yùn)用金屬結(jié)構(gòu)原理、動(dòng)力學(xué)、流體學(xué)、防腐、焊接、熱處理原理等領(lǐng)域方面的知識(shí)，設(shè)置必不可少的維修設(shè)備和建立經(jīng)驗(yàn)豐富的專業(yè)隊(duì)伍，是完全可以實(shí)施深層次、高檔次、高質(zhì)量的廢舊閥門維修翻新。

◆ 高溫高壓閥的維修：

工作溫度 t≥ 650℃的閥門稱為高溫閥門。

工作壓力≥ PN6.4MPa以上的閥門稱為高壓閥門。

此類閥門多用于發(fā)電廠、氧化鋁廠、煉油廠、化肥廠、石油輸運(yùn)管線、煉鋼廠及乙烯裝置等企業(yè)。

主材料用WC6和WC9鑄鋼制造的高溫閥門不具有抗硫腐蝕的性能，所以通常適用于工作介質(zhì)為水和蒸汽、油品的工況中；

主材料用321和321H型耐熱不銹鋼制造的，由于鑄造閥門坯件的廠家嚴(yán)格執(zhí)行國(guó)家標(biāo)準(zhǔn)，準(zhǔn)確掌握金屬元素的分配比例及各種參數(shù)，因此閥體的強(qiáng)度、塑性、硬度和韌性是完全能夠達(dá)到國(guó)際國(guó)內(nèi)標(biāo)準(zhǔn)，且抵抗介質(zhì)腐蝕、壓力沖擊和高溫影響,使用壽命較長(zhǎng)。

但是，閥體內(nèi)的零件不如閥體完整堅(jiān)固，同閥座構(gòu)成密封功能的內(nèi)件則是由各零件組合而成的，并通過它們的合力共同實(shí)現(xiàn)對(duì)過流介質(zhì)的密封。然而閥體內(nèi)件組合之間存有間隙和綜合誤差，如閘板T形槽、下端閥桿、閥桿掛鉤槽的配合誤差。這些零件在介質(zhì)腐蝕、沖刷和高溫影響下產(chǎn)生磨損、變形、間隙增大，由此使密封軸線移位，密封面擦傷或裂口、閘板導(dǎo)向槽腐蝕增大、閘板變形、不能與閥座貼切吻合而使閥門內(nèi)漏。此類問題的閥門只有經(jīng)修復(fù)后才能使用。

閥門試壓標(biāo)準(zhǔn)原則：

(1)一般情況下，閥門不作強(qiáng)度試驗(yàn)，但修補(bǔ)過后閥體和閥蓋或腐蝕損傷的閥體和閥蓋應(yīng)作強(qiáng)度試驗(yàn)。對(duì)于安全閥，其定壓和回座壓力及其他試驗(yàn)應(yīng)符合其說明書和有關(guān)規(guī)程的規(guī)定。

(2)閥門安裝之彰應(yīng)作強(qiáng)度和密封性試驗(yàn)。低壓閥門抽查20%，如不合格應(yīng)100%的檢查;中、高壓閥門應(yīng)100%的檢查。

(3)試驗(yàn)時(shí)，閥門安裝位置應(yīng)在容易進(jìn)行檢查的方向。

(4)焊接連接形式的閥門，用肓板試壓不行時(shí)可采用錐形密封或O型圈密封進(jìn)行試壓。

(5)液壓試驗(yàn)時(shí)就將閥門空氣盡量排除。

(6)試驗(yàn)時(shí)壓力要逐漸增高，不允許急劇、突然地增壓。

(7)強(qiáng)度試驗(yàn)和密封性式驗(yàn)持續(xù)時(shí)間一般為2~3min，重要的和特殊的閥門應(yīng)持續(xù)5min。小口徑閥門試驗(yàn)時(shí)間可相應(yīng)短一些，大口徑閥門試驗(yàn)時(shí)間可相應(yīng)長(zhǎng)一些。在試驗(yàn)過程中，如有疑問可延長(zhǎng)試驗(yàn)時(shí)間。強(qiáng)度試驗(yàn)時(shí)，不允許閥體和閥蓋出現(xiàn)冒汗或滲漏現(xiàn)象。密封性試驗(yàn)，轉(zhuǎn)子泵一般閥門只進(jìn)行一次，安全閥、高壓閥等生要閥門需進(jìn)行兩次。試驗(yàn)時(shí)，對(duì)低壓、大口徑的不重要閥門以及有規(guī)定允許滲漏的閥門，允許有微量的滲漏現(xiàn)象;由于通用閥門、電站用閥、船用閥門以及其他閥門要求各異，對(duì)滲漏要求應(yīng)按有關(guān)規(guī)定執(zhí)行。

(8)節(jié)流閥不作關(guān)閉件密封性試驗(yàn)，但應(yīng)作強(qiáng)度試驗(yàn)及填料和墊片處的密封性試驗(yàn)。

(9)試壓中，閥門關(guān)閉力只允許一個(gè)人的正常體力來關(guān)閉;不得借助杠桿之類工具加力(除扭矩扳手外)，當(dāng)手輪的直徑大于等到于320mm時(shí)，允許兩人共同關(guān)閉。

(10)具有上密封的閥門應(yīng)取出填料作密封性試驗(yàn)，上密封官合后，檢查是否滲漏。用氣體作試驗(yàn)時(shí)，在填料函中盛水檢查。作填料密封性試驗(yàn)時(shí)，不允許上密封處于密位置。

(11)凡具有驅(qū)動(dòng)裝置的閥門，試驗(yàn)其密封性時(shí)應(yīng)用驅(qū)動(dòng)裝置關(guān)閉閥門拮進(jìn)行密封性試驗(yàn)。對(duì)手動(dòng)驅(qū)動(dòng)裝置，還應(yīng)進(jìn)行用動(dòng)關(guān)閉閥門的密封試驗(yàn)。

(12)強(qiáng)度試驗(yàn)和密封性試驗(yàn)后裝在主閥上的旁通閥，在主閥進(jìn)行強(qiáng)度和密封性試驗(yàn);主閥關(guān)閉件打開時(shí)，也應(yīng)隨之開啟。

(13)鑄鐵閥門強(qiáng)度試驗(yàn)時(shí)，應(yīng)用銅錘輕敲閥體和閥蓋，檢查有否滲漏。

(14)閥門進(jìn)行試驗(yàn)時(shí)，除旋塞閥有規(guī)定允許密封面涂油外，其他閥門不允許在密封面上涂油試驗(yàn)。

(15)閥門試壓時(shí)，盲板對(duì)閥門的壓緊力不宜過大，以免閥門產(chǎn)生變形，影響試驗(yàn)效果(鑄鐵閥門如果壓得過緊，還會(huì)破損)。

(16)閥門試壓完畢后，應(yīng)及時(shí)排除閥內(nèi)積水并擦干凈，還應(yīng)作好試驗(yàn)記錄。

閥門修復(fù)工藝：

（一）、施工條件：

1.施工時(shí)基材表面溫度必須大于露點(diǎn)溫度3℃，相對(duì)濕度必須低于60%；

2.建議施工15℃~32℃環(huán)境溫度下進(jìn)行。

（二）、制定施工方案：

1.根據(jù)新設(shè)備或圖紙，確定修復(fù)后設(shè)備應(yīng)達(dá)到的外廊尺寸；

2.制作相應(yīng)尺寸模具。

（三）、表面處理：

1. 對(duì)設(shè)備沖蝕缺損部位進(jìn)行補(bǔ)焊，選用與設(shè)備基材同材質(zhì)或接近的鋼板/鋼筋進(jìn)行骨架焊接；

2. 脫脂、除潮處理：去除工件表面的油脂，使用新棉紗擦拭工件表面。用氧氣乙炔將火焰調(diào)整到10CM長(zhǎng)，以5cm/min的速度，使火焰反復(fù)均勻烘烤工件表面，去除工件表面的油脂和潮氣；

3. 噴砂除銹：去除工件表面的氧化層，目視檢查，噴砂面可見均勻的金屬本色。噴砂處理完的工件不允許用帶油脂手套直接接觸噴砂面，噴砂處理后工件要注意防潮。對(duì)不需要處理的部分，做好遮蓋保護(hù)。

（四）、耐磨防腐材料選用：

  1.RJ-J-30設(shè)備專用修復(fù)材料

  2.RJ-J-18設(shè)備專用修復(fù)材料

  3.RJ-J-100設(shè)備專用修復(fù)材料

該材料能在流體環(huán)境中抗強(qiáng)腐蝕強(qiáng)氣蝕并有極好的抗沖擊性。可長(zhǎng)期抵御流體中夾帶固體（如砂石）的沖擊。適用（-20℃~250℃）設(shè)備過流沖蝕、設(shè)備的大面積修復(fù)、設(shè)備預(yù)涂耐磨層。

（五）、耐磨材料施工：

1、RJ系列設(shè)備專用修復(fù)材料使用注意事項(xiàng)：

①.嚴(yán)格按照RJ設(shè)備專修復(fù)材料的比例混合，攪拌均勻。攪拌不均勻會(huì)出現(xiàn)局部不耐磨情況。具體調(diào)和比例及固化時(shí)間參照產(chǎn)品數(shù)據(jù)表。

②．充分混合材料后需在3分鐘內(nèi)用完，否則材料會(huì)固化變硬，固化后的材料不能使用，如果使用固化后的材料會(huì)出現(xiàn)局部掉層現(xiàn)象。

2、 RJ設(shè)備專用修復(fù)材料使用順序：

①.先預(yù)熱已噴砂的設(shè)備，再將RJ-J-30設(shè)備專用修復(fù)材料按比例混合攪拌均勻，用批刀或塑料刮板將混合后的修復(fù)材料涂于設(shè)備大部分磨損較輕的部位，朝一個(gè)方向涂抹，一邊涂抹一邊壓實(shí)；

② .RJ-C18設(shè)備專用修復(fù)材料按比例混合，攪拌均勻后用批刀或塑料刮板將材料涂抹在磨損較嚴(yán)重的部位，朝一個(gè)方向涂抹，一邊涂抹一邊壓實(shí)；

③.在材料初固前，使用刮板將涂層的材料表面修理平整；

④.初固后，將RJ-J-100設(shè)備專用修復(fù)材料按比例充分混合攪拌，用塑料刮板將攪拌后的材料均勻涂抹在已涂抹耐磨材料的表面，進(jìn)行封層處理，初固前將表面修補(bǔ)平整；

⑤.氣溫較低時(shí)，可以將RJ-J-A組分和RJ-J-B組分設(shè)備專用修復(fù)材料加熱至30~40℃，使材料容易攪拌；

⑥.加溫固化：施工完成的工件停留30分鐘進(jìn)行加溫固化，按固化溫度表進(jìn)行加溫。

（六）、研磨驗(yàn)收：

1.研磨：加溫固化后的工件嚴(yán)格按照工件的尺寸進(jìn)行研磨處理，打磨至標(biāo)準(zhǔn)尺寸為為準(zhǔn)；

2.驗(yàn)收：配套設(shè)備進(jìn)行組裝，確保正常運(yùn)轉(zhuǎn)，密封相配面應(yīng)試配合格；

3.噴漆：經(jīng)檢驗(yàn)合格后，對(duì)工件進(jìn)行噴漆，要求噴漆表面均勻，不允許有流掛現(xiàn)象。
